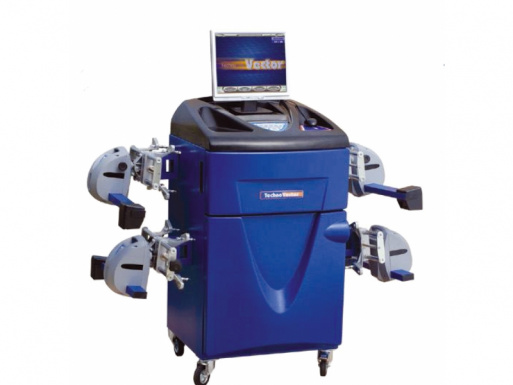

V5216PRRC стенд контроля и регулировки углов установки колес

наименование параметра

Техно Вектор 5

Диапазон измерений

Макс.
погрешность
измерений

Сред.
статист.
погрешность

Углы установки передних колес

Углы развала колес

±8?

±3'

±2'

Угол суммарного схождения передних колес

±5?

±3'

±2'

Угол продольного наклона шкворня

±19?

±8'

±5'

Угол поперечного наклона шкворня

±19?

±8'

±5'

Углы поворота колес передней оси

±22?

±10'

±5'

Максимальный угол поворота колес**

±45?

±30'

±20'

Углы установки задних колес

Углы развала колес

±8?

±3'

±2'

Угол суммарного схождения колес задней оси

±5?

±3'

±2'

Углы индивидуального схождения колес задней оси

±2,5?

±2'

±1'

Углы симметрии

Угол смещения передней оси

±2,5?

±3'

±2'

Угол смещения задней оси*

±2,5?

±2'

±1'

Угол движения

±2,5?

±2'

±1'

Угол отклонения геометрии оси*

±2,5?

±3'

±2'

наименование параметра

значение

Напряжение, В

220 ± 10%

Частота, Гц

50/60

Диапазон крепления колесного адаптера (захвата), дюймы

12 ? 24

Рабочая температура, °С

+10 ? +35

Потребляемая мощность, Вт

150

Масса, нетто, Кг,

227

Масса, брутто, Кг

257

Объем, м³

1,5

Количество мест в упаковке

7

Климатическое исполнение прибора по ГОСТ

ГОСТ 15150-69

№

Наименование

Ед. измерения

Кол-во

1

Компьютерная стойка

шт.

1

2

Монитор широкоформатный

шт.

1

3

Электронный блок

шт.

1

4

Цветной струйный принтер

шт.

1

5

Измерительные блоки

шт.

4

6

Кабель передних измерительных блоков

шт.

2

7

Кабель задних измерительных блоков

шт.

2

8

Пульт ДУ

шт.

1

9

Калибровочное устройство

шт.

1

10

Поворотные круги

комплект

1

11

Суппорт руля и упор для педали тормоза

комплект

1

12

Самоцентрирующиеся колёсные адаптеры

комплект

1

13

Кронштейны для колёсных адаптеров

комплект

4
